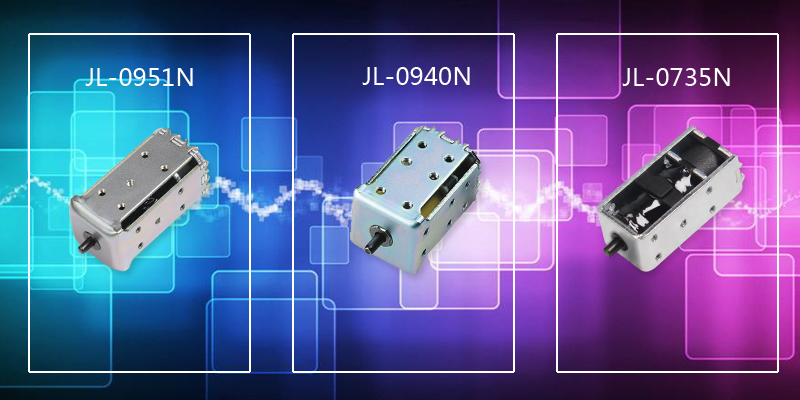

本篇將詳細解析金祿科技JL紡機電磁鐵系列產品的特點及其使用說明。

　　換色電磁鐵之JL-0951N

　　技術參數：

　　1、at20℃電阻13±10%Ω(紅+黑)，彈出電流1.85A

　　at20℃電阻12.5±10%Ω(紅+棕)，吸合電流1.92A

　　2、接線方式：紅色線接正極(公端)，黑色線接負極(彈出)，棕色線接負極(吸合)。

　　3、保持力大于2.5kgf.

　　翻針電磁鐵之JL-0940N

　　技術參數：

　　1、at20℃電阻11.5±10%Ω(紅+黑)，彈出電流2.1A

　　at20℃電阻10±10%Ω(紅+棕)，吸合電流2.4A

　　2、接線方式：紅色線接正極(公端)，黑色線接負極(彈出)，棕色線接負極(吸合)。

　　3、保持力大于2kgf.

　　吊目接針電磁鐵之JL-0735N

　　技術參數：

　　1、at20℃電阻28.4±10%Ω(紅+灰)，彈出電流0.85A

　　at20℃電阻11.5±10%Ω(紅+綠)，吸合電流2.09A

　　2、接線方式：紅色線接正極(公端)，灰色線接負極(彈出)，綠色線接負極(吸合)。

　　3、保持力大于1.5kgf.

　　此系列電磁鐵產品特點：

　　1、一體結構，自帶限位，裝配簡便。

　　2、導向功能，定位精準，穩定可靠。

　　3、可動鐵芯工作時不直接與線軸摩擦，降低磨損及磨損產生的部件損耗，提升產品壽命。

　　4、封閉式結構，防止雜物、毛線進入活動件內部而影響功能，免清潔。

　　5、噪音小

　　· 高低溫-20℃-140℃環境測試，功能正常。壽命可達1000萬次以上。

　　電磁鐵安裝使用說明

　　周圍工作環境無易燃易爆品，無腐蝕性液、氣體。

　　不可使用交流、高電壓工作(使用額定電壓DC24V，切不可連接交流電壓)。

　　電磁鐵屬于間歇性工作，不可長時間通電，以免造成溫度過高而燒壞產品。

　　安裝電磁鐵時請注意螺絲規格及長度，螺絲鎖緊后底端不可超出電磁鐵外殼厚度，不能頂住內部線圈。

　　電磁鐵裝機后，推桿必須與機器的工作件保持0.3-0.5mm間隙。

　　定期清理電磁鐵上所粘的毛紗和灰塵，避免因臟物堵塞而引起鐵芯卡滯。

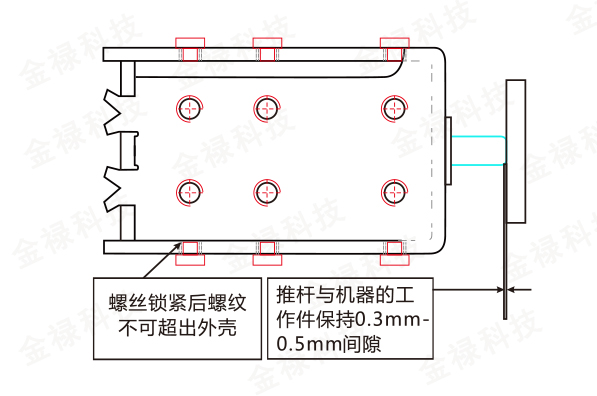

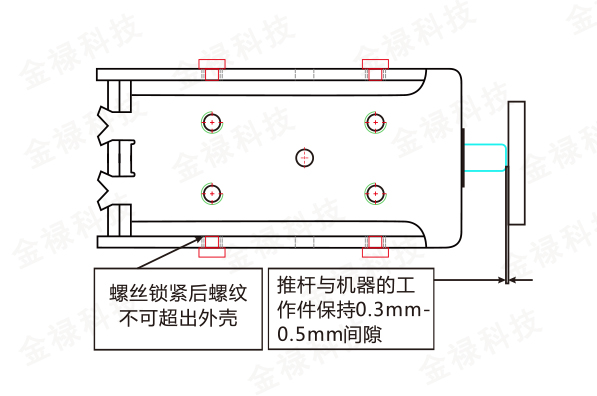

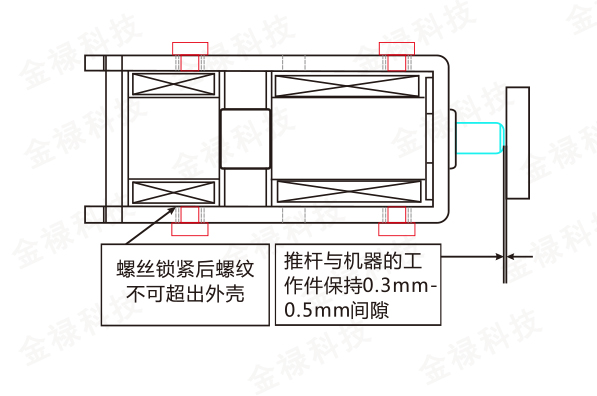

　　附圖

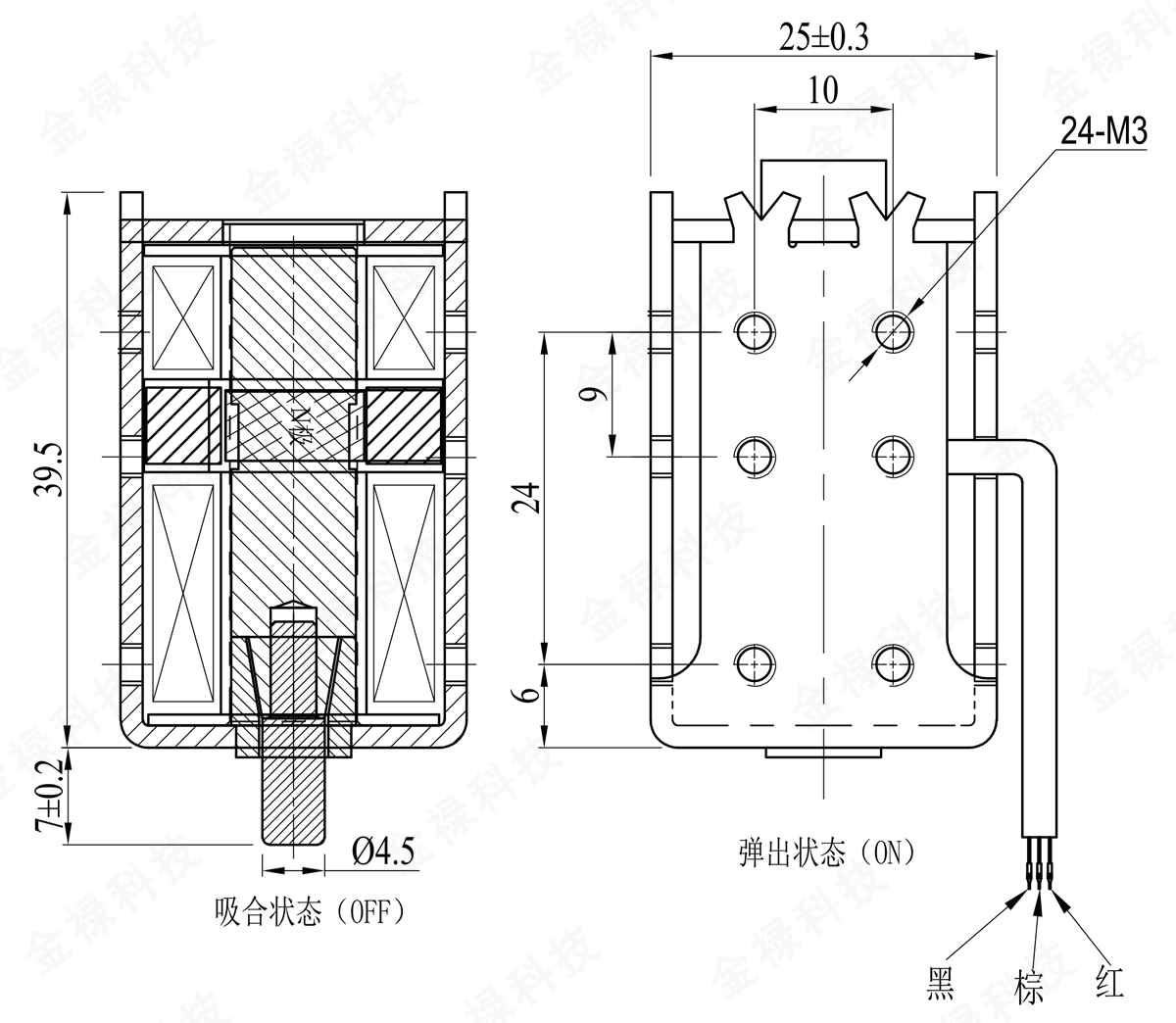

　　0951N系列換色電磁鐵使用標準件螺絲：M3*5加標準彈墊、平墊。

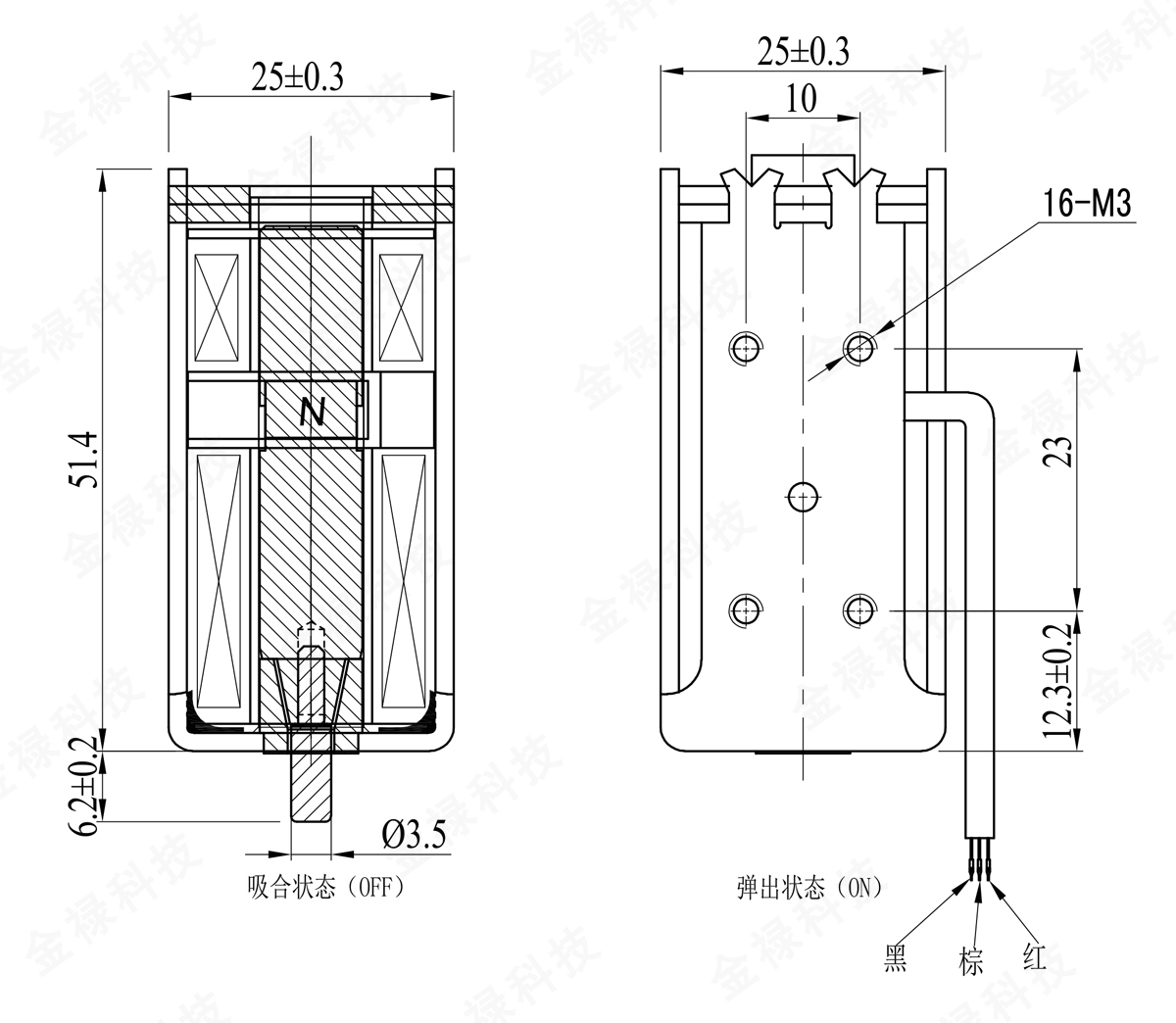

　　0940N系列翻針電磁鐵使用標準件螺絲：M3*6加標準彈墊、平墊。

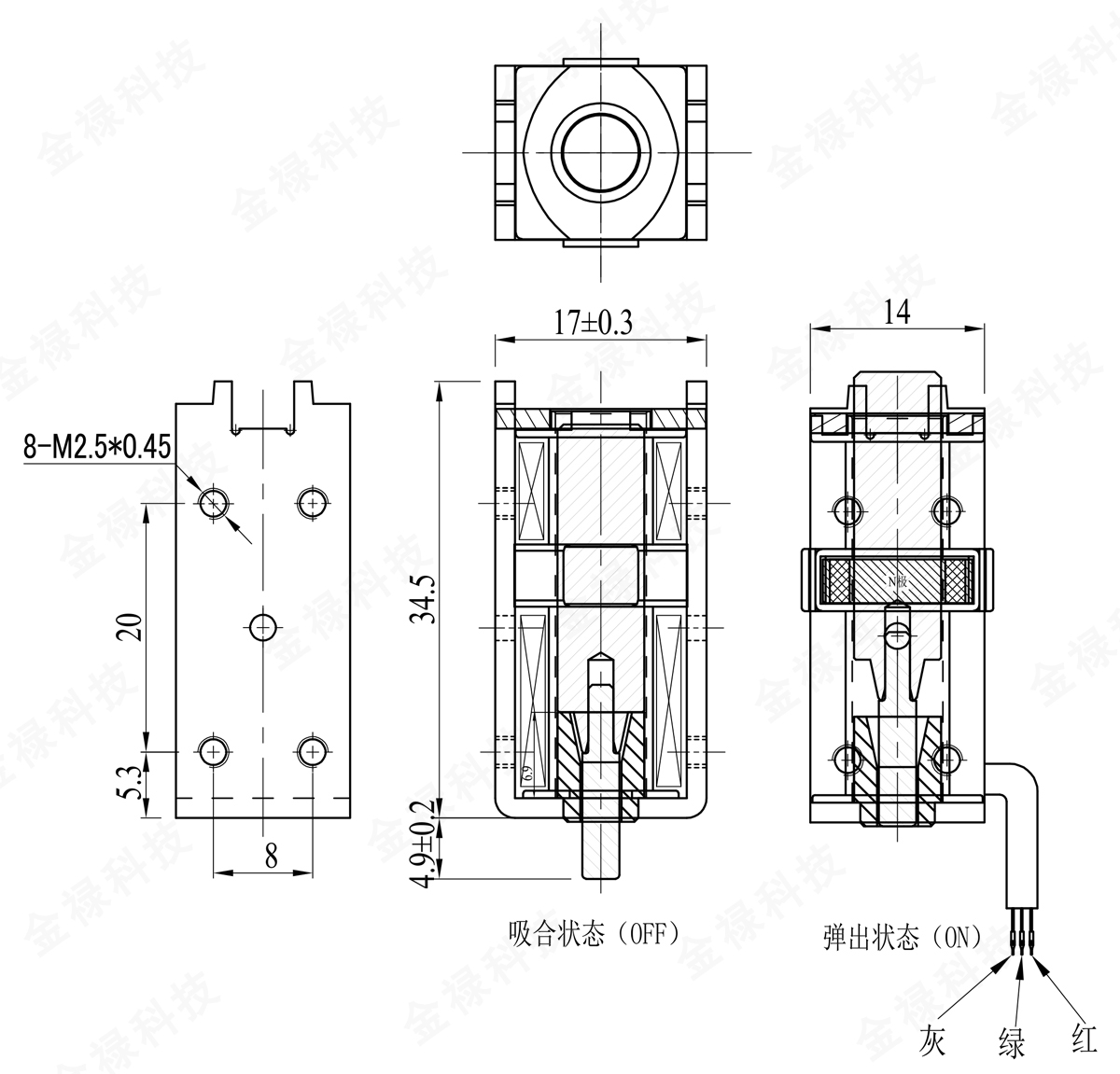

　　0735N系列吊目/接針電磁鐵使用標準件螺絲：M2.5*5加標準彈墊、平墊。
